کابل شبکه یونیکام CABS7A UNICOM یک کابل مقرون به صرفه ، با پهنای باند و کارایی بالا جهت کابل کشی نسل آینده برتر کابلها به بازار عرضه شده است. قادر به برآورده کردن کلیه موارد مورد نیاز با سرعت 10 گیگابیت اترنت (10 GBASE-T) و همچنین مهاجرت به 40 گیگابایت اترنت (40 گیگابایت-T) است.
طراحی فناوری این کابل دست آورد موفقی جهت کاهش "crosstalk " بطور خاص و تأثیر آن بر روی شبکه های 10 / GBASE-T40 است. تداخل کراس تاک از کابل های مجاور یا سایر وسایل برقی ناشی می شود. این تداخل توسط IEEE به عنوان منبع نویز غالب تعریف شده است که عملکرد 10 / 40GBASE-T را تحت تأثیر قرار می دهد.

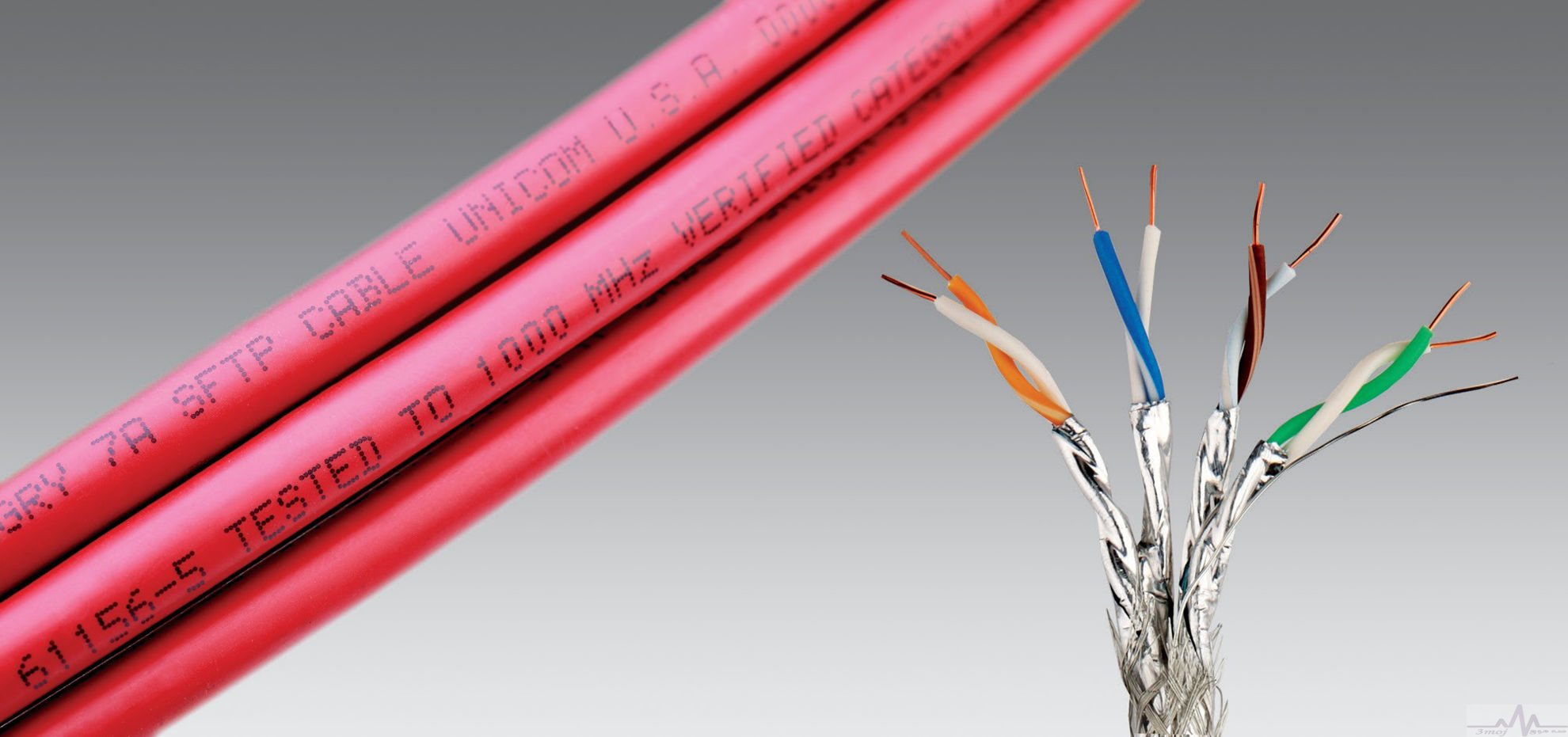

این کابل 4 جفت 23 AWG با جفت هایی است که به صورت جداگانه با فویل محافظت می شوند و جفت های پیچ خورده علاوه بر این به صورت گروهی در یک سپر بافته (SFTP) محصور می شوند تا از عملکرد محافظ برتر برخوردار باشند. این کابل برای کاربردهای حداکثر 1000 مگاهرتز طراحی شده است و مشخصات عملکرد منتقل شده در گروه cat7 را ارائه می دهد و گزینه مناسبی برای پشتیبانی از پهنای باند از جمله برنامه های کاربردی: نیاز به محاسبات ابری ، مراکز داده ، دیتاسنترها ، شبکه های ذخیره سازی و ستون فقرات شبکه ها باشد.
امکانات
• انتقال راحت به شبکه های 40GBASE-T با تغییر پچ کورد و استفاده از برنامه های کاربردی نسل آینده
• قابلیت پشتیبانی از شبکه های 10GBASE-T
• کاراکتری قدرتمند برای استفاده از برنامه های موجود با بالاترین عملکرد
• پهنای باند بسیار زیاد که نیازها و راهکارهای آینده را فراهم می کند
• قابلیت دسترسی به سیگنال های ویدیویی چندرسانه ای ، با پهنای باند زیاد
برنامه های کاربردی
- IEEE 802.3: 40GBaset-T، 10GBase-T، 1000Base-T (Gigabit Ethernet)، 100Base-TX، 10Base-T
• دستگاه خودپرداز 2.4 / 1.2 گیگابیت بر ثانیه
• حلقه توکن 4/16 Mbps
• تصویربرداری سه بعدی ، ویدیو آنالوگ با پهنای باند زیاد
• فیلم دیجیتال
سازگاری استاندارد
• طبقه 7A
- ANSI / TIA-568-C.2
- ISO / IEC 11801 کلاس FA
- IEC / PAS 61156-5
- UL

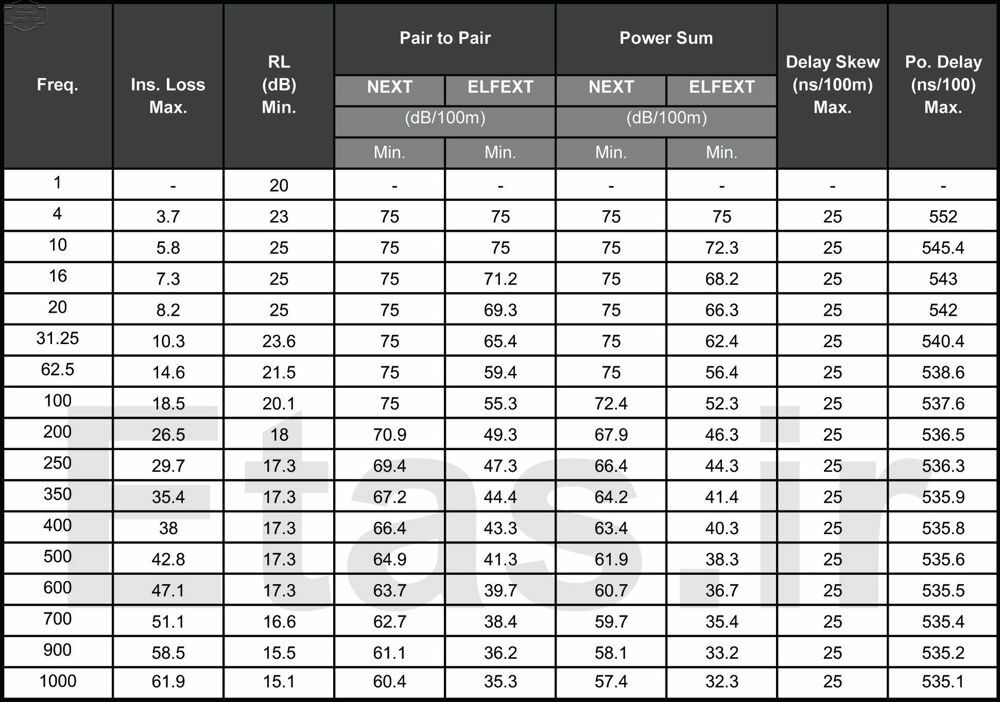

مشخصات فنی
• مقاومت رسانا (Ω / 100m @ 20 درجه سانتیگراد): 9.5
• عدم تعادل مقاومت DC (٪): 4
• عدم تعادل ظرفیت جفت به زمین (pF / 100m): 1600
• ضرر درج (dB / 100m): 1.8 * √f + 0.005 * f + 0.25 / √f
• جفت شدن به جفت NEXT (dB / 100m): log 105.4 - 15 * log (f)
- PowerSum pr-pr NEXT (dB / 100m): 102.4 - 15 * log (f)
- ELFEXT (dB / 100m): log 95.3 - 20 * log (f)
- PowerSum ELFEXT (dB / 100m): 92.3 - 20 * log (f)
• ضرر بازگشت (dB): 20 + 5 * log (f) 1 <f <10MHz
25 10 <f <20MHz
25 - 7 * log (f / 20) 20 <f <250MHz
17.3 250 <f <600MHz
17.3-10 * log (f / 600) 600 <f <1000MHz
• تأخیر در انتشار (ns / 100m): 534 + 36 / √f
• امپدانس ورودی (Ω): 100 ± 15٪ 1 <f <250MHz 100 ± 22٪ f> 250MHz
* مقادیر بیشتر از 75dB باید به 75dB تبدیل شوند
